제목 저전력 모바일 최적화 개방형 아두이노 APPSKIT 입점
작성자 오마이엔지니어 (ip:)
  • 작성일 2016-06-17 09:51:04
  • 추천 추천하기
  • 조회수 1074
평점 0점


저전력 모바일 최적화 개방형 아두이노 브랜드 APPSKIT의 신제품이 출시되었습니다
제품 구경하러 가기 (Click)


APPSKIT 모바일 아두이노 모듈을 사용해서 스마트폰으로 아두이노를 사용해 보는 프로젝트 입니다




APPSKIT 은 국산 개방형 전자모듈 브랜드로 "모바일 앱이 사용하는 개방형 전자모듈" 이라는 의미를 가지고 있습니다



<APPSKIT 소개>

앱스킷은 개방형 전자모듈 플랫폼입니다
"개방형"의 의미는,
하드웨어 기준으로 개별 모듈을 장/탈착함으로써 기능을 쉽게  추가하거나 제거할 수 있으며,
소프트웨어 기준으로 오픈 소스 개발환경인 아두이노 IDE 환경에서 자유로운 코딩이 가능합니다
앱스킷은 모바일 기기가 사물 기기와 데이터를 주고 받거나, 사물 기기를 제어 하는데 사용됩니다
제품 구성은 크게 허브-모듈과 노드-모듈로 구성됩니다
허브-모듈은 MCU가 내장되어 있어 모바일 기기와 사물 기기간 신호 변환 및 처리를 담당하며,
노드-모듈은 허브-모듈과 연결하여 센서, 디스플레이 및 기타 디바이스, I/O 확장 기능을 담당합니다
허브모듈의 소프트웨어는 아두이노 개발환경으로 제어할 수 있습니다
아두이노의 사용에 익숙하신 분들은 바로 앱스킷을 사용하실 수 있습니다


테스트를 위해서 APPSKIT의 U-HUB V1 과 ARDU-ON V1 확장보드를 사용하였습니다

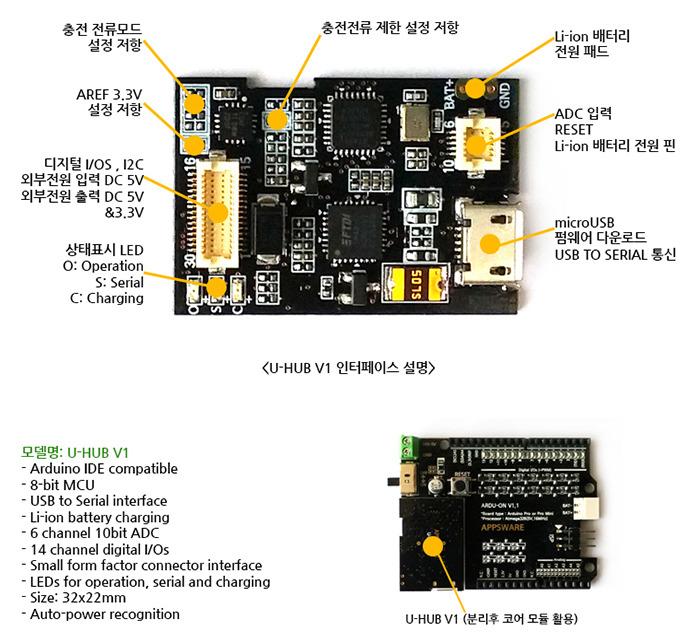

APPSKIT U-HUB V1 상세사양

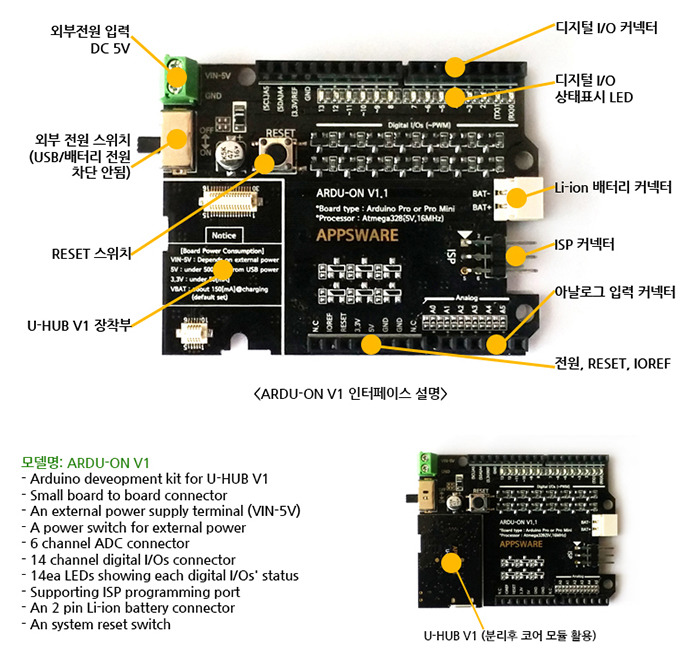

APPSKIT ARDU-ON V1 상세사양

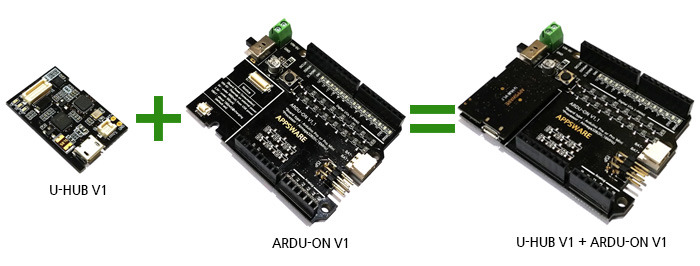

위 이미지 처럼 U-HUB V1 을 ARDU-ON V1 확장보드에 결합하면 아두이노 우노와 동일한 기능으로 사용할수 있습니다

U-HUB 는 초소형 저전력 허브 모듈로 스마트폰등 모바일 기기에 연결해서 사용하기 간편하게 제작되었습니다





U-HUB V1을 ARDU-ON V1 에 장착하면 위에서 언급한것 처럼 아두이노 우노와 동일한 기능으로 사용할수 있습니다
아두이노 IDE 도 동일하게 사용을 할수가 있습니다

다만 IDE 세팅하는 방법에서 APPSKIT의 아두이노 모듈은 기존의 아두이노 모듈과 약간의 차이가 있습니다

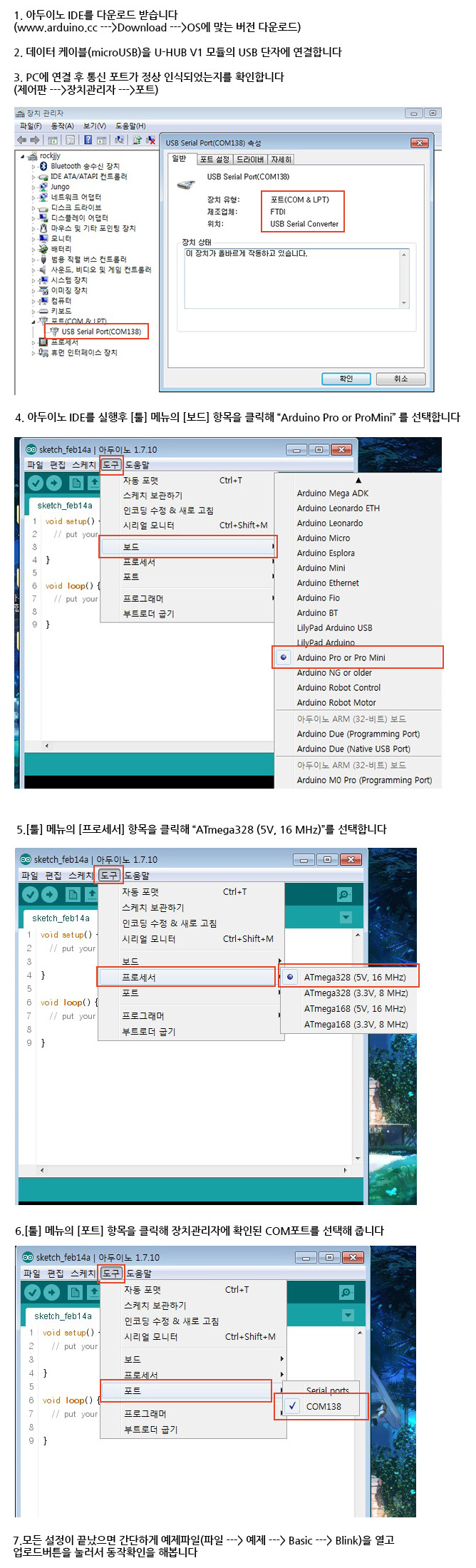

<APPSKIT 아두이노 모듈 세팅 방법 - PC에서 사용시>

APPSKIT의 아두이노 모듈은 기존의 아두이노 모듈과 아두이노 IDE 세팅에서만 차이가 있을뿐

기존의 아두이노 모듈과 사용하는 방법은 동일하기 때문에 PC에서 사용하는 부분은 생략하겠습니다


<APPSKIT의 아두이노 모듈을 스마트폰과 연결해서 사용하는 방법입니다>



ArduinoDroid 어플을 사용하였습니다 (Google PlayStore 에서 어플을 다운받아 설치합니다)

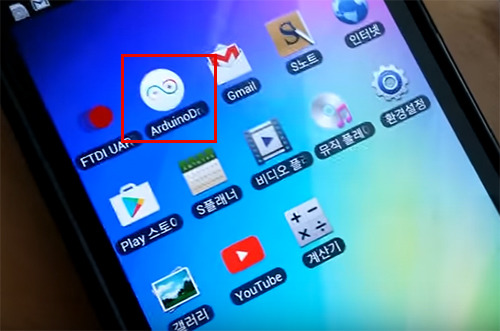

설치하면 위 이미지 처럼 아이콘이 생깁니다 아이콘을 눌러서 어플을 실행합니다

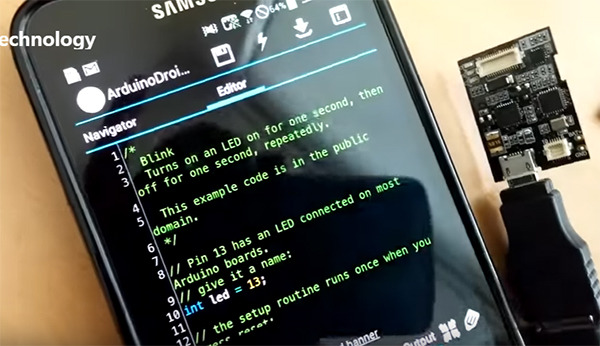

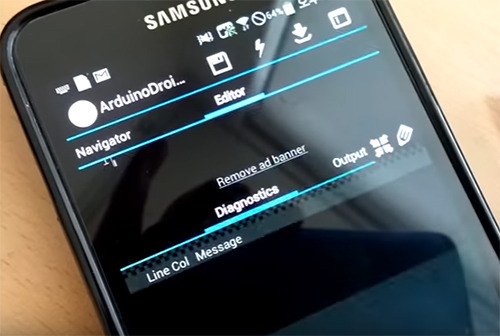

위의 이미지는 어플을 실행한 화면입니다

PC버전 IDE 와 비슷하지만 모바일에 맞게 메뉴가 구성되어 있습니다

상단에는 파일버튼, 컴파일 버튼, 업로드버튼, 시리얼 모니터 버튼이 있고

가운데는 소스코드 입력부

하단에는 메세지 출력부 구성 입니다



핸드폰의 메뉴버튼을 눌러서 Settings 을 클릭합니다

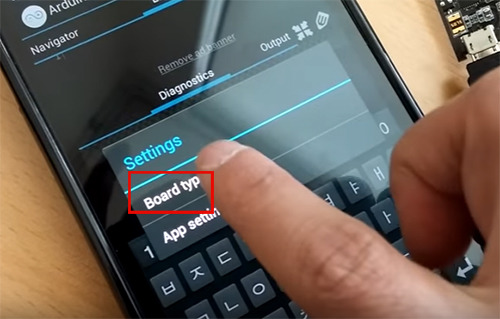

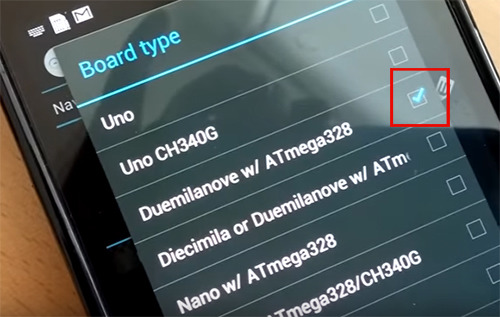

Board type 를 클릭합니다



Duemilanove w/ ATmega328 을 선택합니다

(만약 핸드폰 안드로이드 버전에 따라서 Duemilanove 로 보드 인식이 안되는 경우 밑의 Diecimila 를 선택해서 시도해 봅니다)

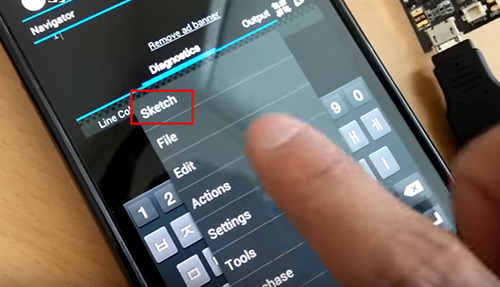

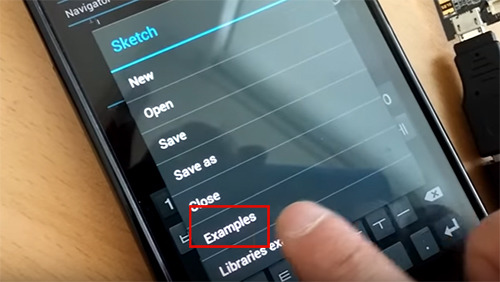

보드세팅이 끝났으면 다시 스마트폰 메뉴버튼을 눌러서 Sketch 버튼을 누릅니다


Examples ---> Basic ---> Blink 순으로 클릭해서 Blink  예제코드를 불러 옵니다

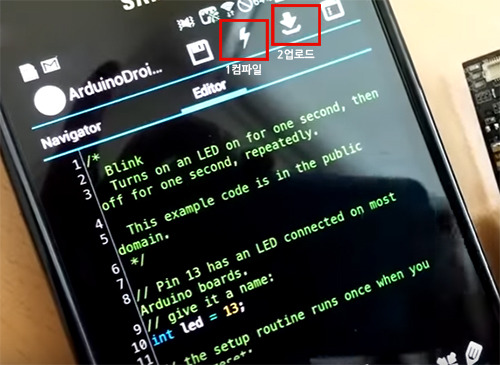

위 이미지 처럼 예제를 불러왔으면 상단의 1번 컴파일 버튼을 눌러서 컴파일을 완료한 후

2번 업로드 버튼을 눌러서 보드에 업로드를 해줍니다

(만약 컴파일 이나 업로드의 진행이 계속해서 멈추거나 중단되어 있는 경우 어플을 종료후 다시 시작해서 시도하거나

핸드폰을 종료후 다시 시작해서 시도해 봅니다)

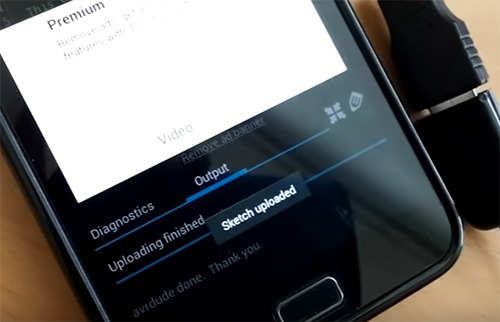

정상적으로 보드에 업로드가 끝나면 Sketch uploaded 라는 메세지가 나옵니다
업로드가 정상적으로 끝난것 입니다




위 이미지 처럼 U-HUB V1 을 ARDU-ON V1 확장보드에 연결해서 아두이노 우노 처럼 사용하거나

WEAR-ON 또는 NODE-ON 모듈에 연결해서 아두이노 나노나 기타 확장모듈 처럼 사용할수 있습니다

주의사항!!!
스마트폰과 U-HUB V1 을 연결할때는 일반 마이크로 USB케이블 5핀 B/B 타입을 사용해서는 안됩니다

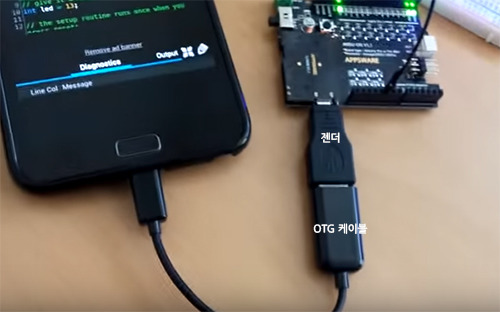

위 이미지 처럼 보드쪽에는 마이크로 USB to USB 젠더 를 연결하고

스마트폰 쪽에는 마이크로 USB OTG 케이블을 사용해서 연결해 주어야 보드가 정상적으로 인식됩니다

(보드가 정상적으로 인식되면 스마트폰에 연결시 LED가 점등되었다 꺼집니다

또는 스마트폰에 FTDI UART Terminal 어플을 설치하면 스마트폰에 연결시 보드가 인식되면 확인이 가능합니다)


프로젝트 동영상
